鼎亞精機加工中心技術分享-改游標卡尺為高度尺

在我們使用加工中心的日常工作當中，我們偶爾也會有一些比較難測量的尺寸，鼎亞精 中心應用技術工程師分享了一個改游標卡尺為高度尺的小技巧，可以快速高效的測量零部件！

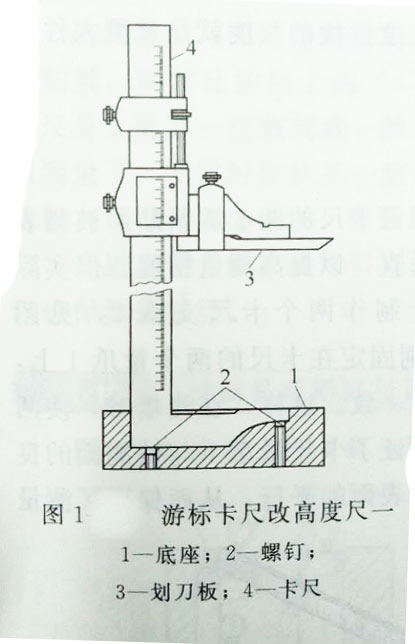

圖1是將一舊游標卡尺改制成為一高度尺，具體做法是：磨制一長方體底座1，在其一側面銑出與卡尺4固定卡腳相一致的槽，用壓板和螺釘從側面壓緊，但壓緊前先用底面上的兩個螺釘2把卡尺的卡腳口調平；在活動卡腳上固定一劃刀板3用以測量高度或劃線、

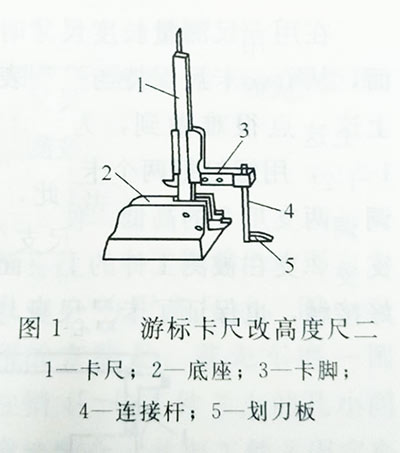

圖2也是在舊游標卡尺的基礎上改制成的高度尺，只是固定卡尺底座的形式和固定劃刀板的方法略有不同而已！使用方法相同。
