鼎亞加工中心三菱M80系統坐標語和控制軸
文章出處:
人氣：3194
發表時間：2019-04-26 08:26:11

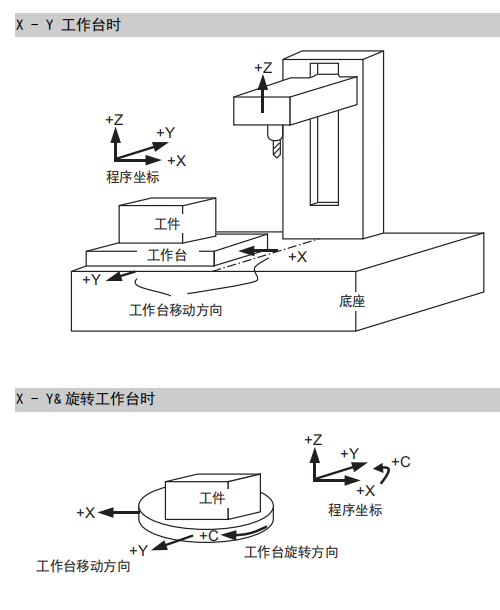

標準規格的控制軸數為 3 軸，但通過追加附加軸，最多可控制 4 軸。使用預先決定的字母軸名稱指定與其對應的各加工方向。

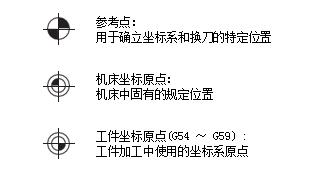

1.1 坐標系和坐標原點符號
基本機床坐標系是表示機床中固有的規定位置( 換刀位置、行程極限位置等) 的坐標系。工件坐標系是在工件加工中使用的坐標系。

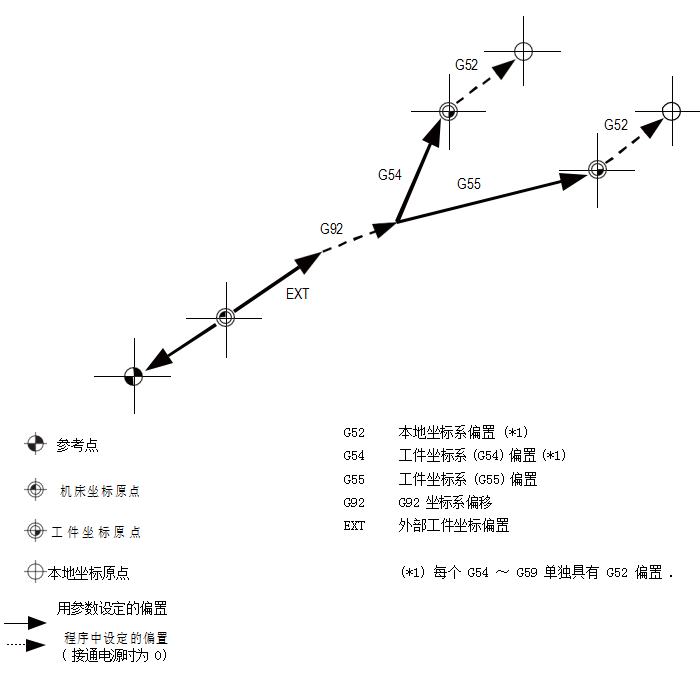

基本機床坐標系及工件坐標系(G54 ～ G59) 是在擋塊式參考點返回完成時，根據參數值自動確立的坐標系。用參數設定基本機床坐標原點( 機床坐標原點 ) 和參考點的偏置。( 通常由機床制造商設定)
可以通過坐標系設定功能和工件坐標偏置測量( 附加規格) 等，設定工件坐標系。
本地坐標系 (G52) 在工件坐標系 1 ～ 6 指定的坐標系上有效。
而且可以通過 G92 指令移動基本機床坐標系，將其作為虛擬機床坐標系，此時工件坐標系 1 ～ 6 也同時偏移。
1.1 坐標系和坐標原點符號
基本機床坐標系是表示機床中固有的規定位置( 換刀位置、行程極限位置等) 的坐標系。工件坐標系是在工件加工中使用的坐標系。
基本機床坐標系及工件坐標系(G54 ～ G59) 是在擋塊式參考點返回完成時，根據參數值自動確立的坐標系。用參數設定基本機床坐標原點( 機床坐標原點 ) 和參考點的偏置。( 通常由機床制造商設定)
可以通過坐標系設定功能和工件坐標偏置測量( 附加規格) 等，設定工件坐標系。
本地坐標系 (G52) 在工件坐標系 1 ～ 6 指定的坐標系上有效。
而且可以通過 G92 指令移動基本機床坐標系，將其作為虛擬機床坐標系，此時工件坐標系 1 ～ 6 也同時偏移。
